ARCHITECTURE 01 · DIGITAL SURVEY
成都昭觉寺灵骨塔殿测绘
Zhaojue Temple · Linggu Pagoda Hall
项目于 2019 年 8 月完成。团队通过现场手动测绘记录灵骨塔殿的整体形制与构件细部，随后以 CAD 绘制图纸、SketchUp 建立数字模型并使用 V-Ray 渲染；本人主要负责建模与渲染。
- Completed
- 2019.08
- Project Type
- 团队项目
- Primary Role
- 建模 · 渲染
- Fieldwork
- 现场手动测绘
- Drawing
- CAD
- Model & Render
- SketchUp · V-Ray
- Location
- 四川省成都市成华区昭青路333号
正在准备三维模型
模型阶段

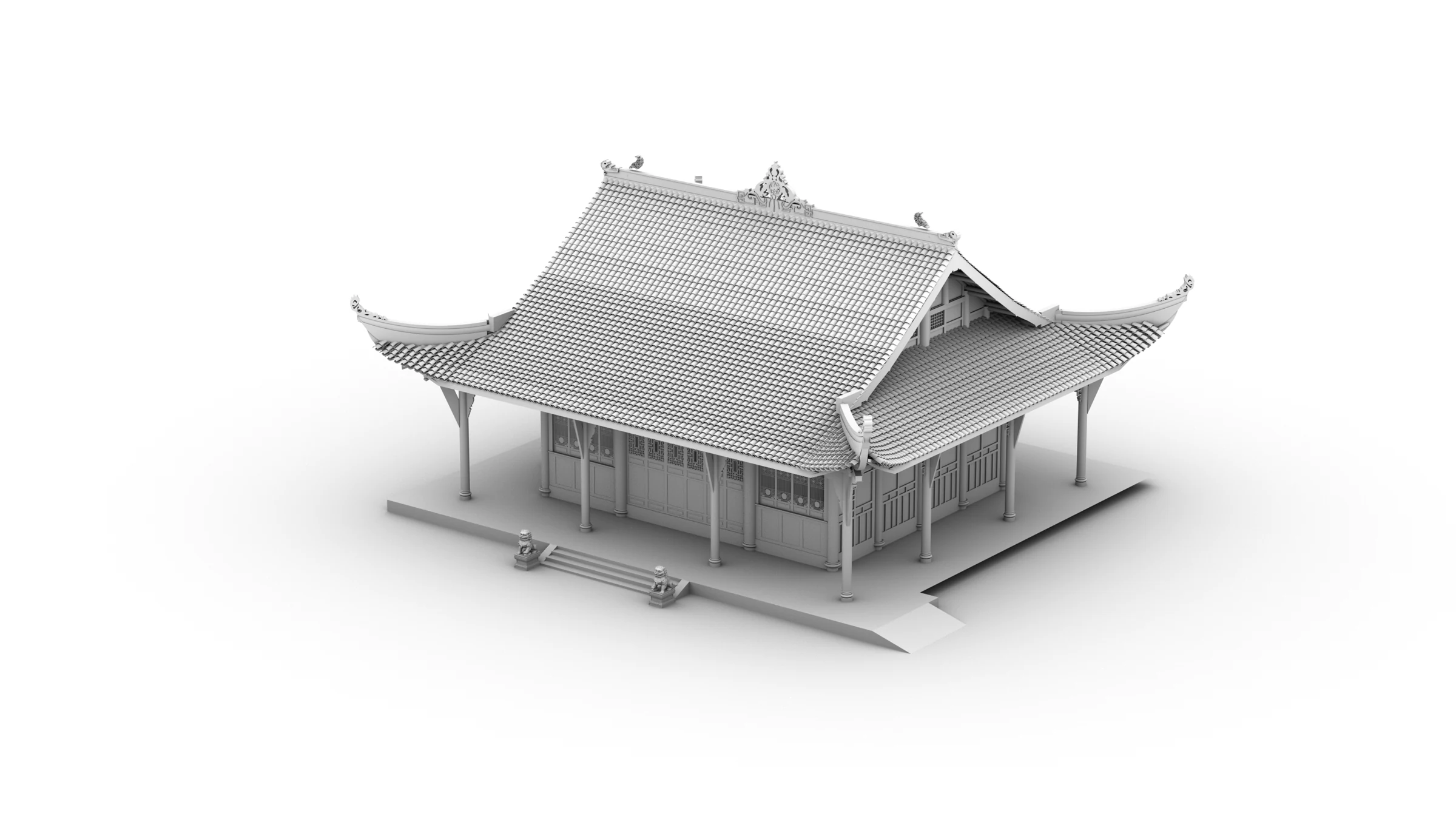

07 · 铺瓦
拖动旋转 · 滚轮 / 双指缩放 · 右键 / 双指平移
FIELD SURVEY · 2019.08
从现场尺度，进入数字建构

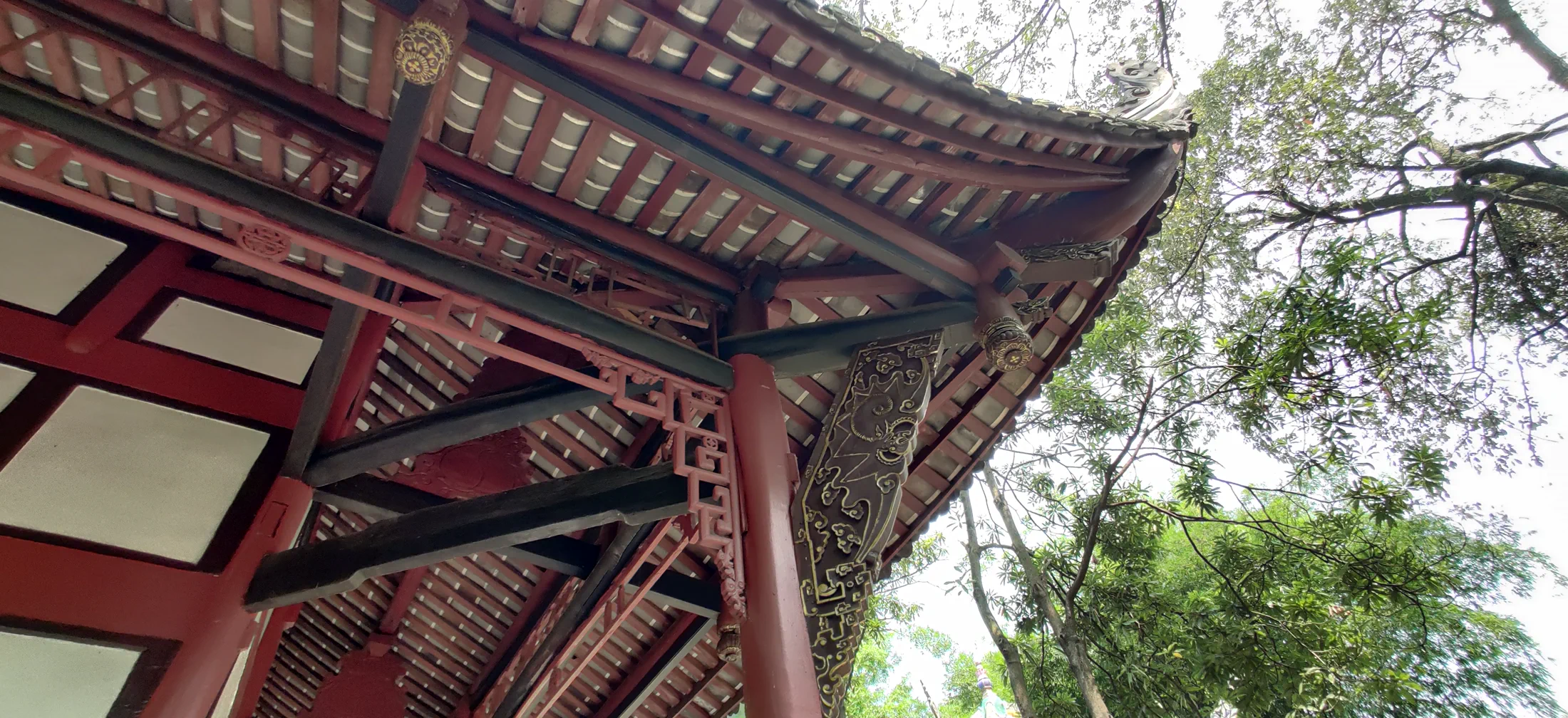

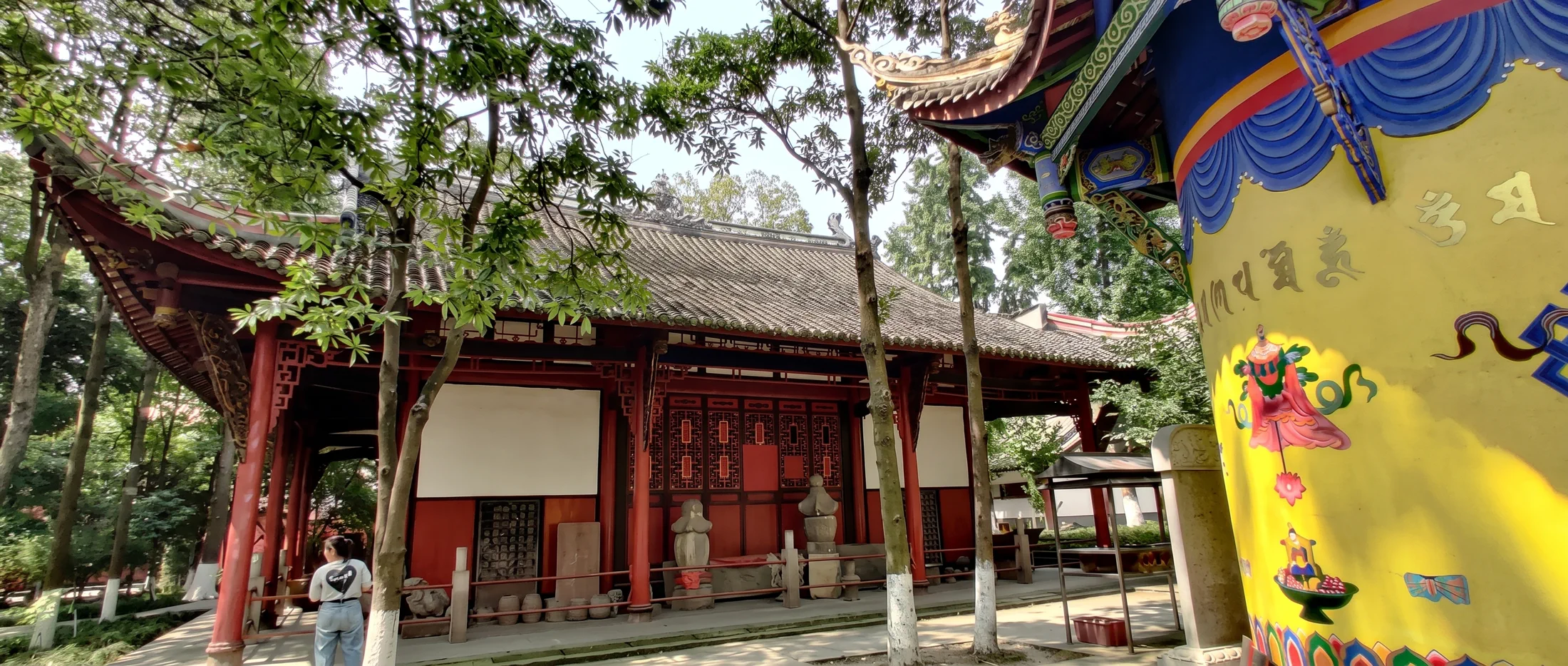

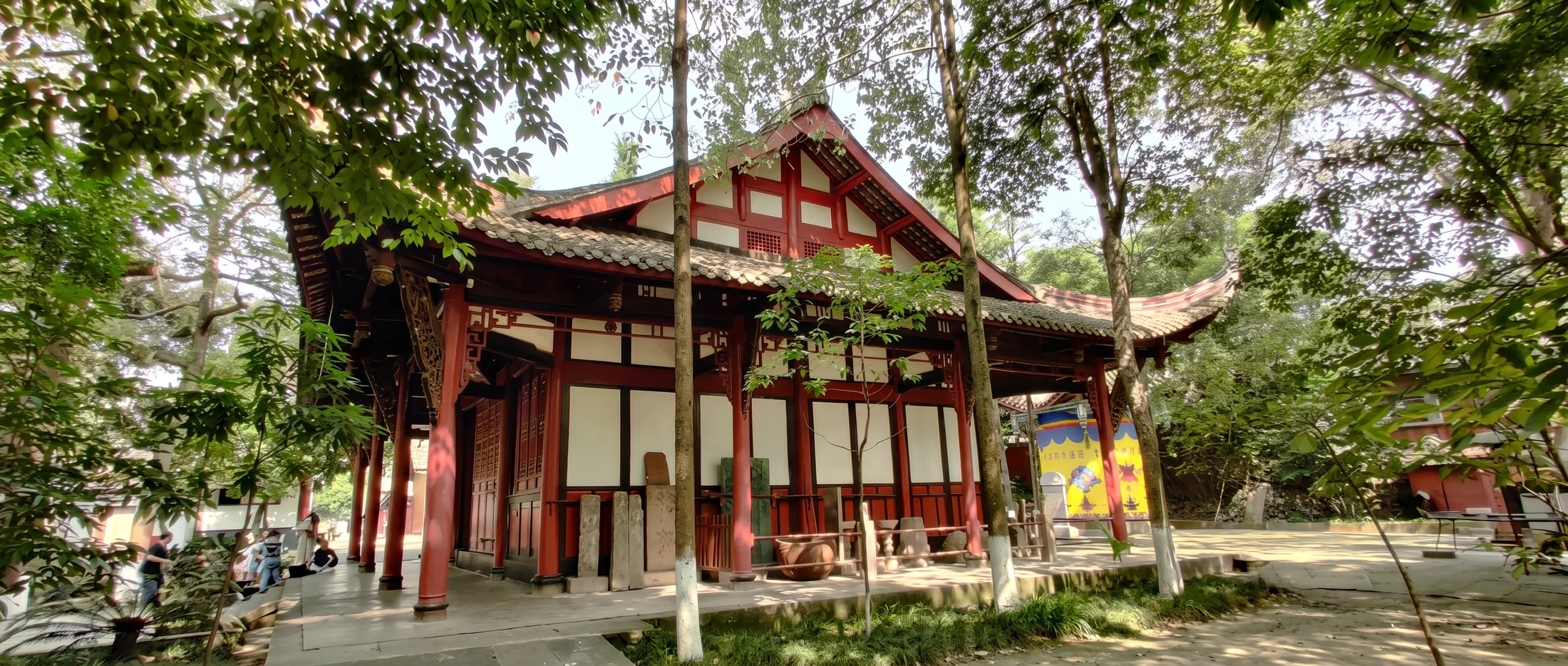

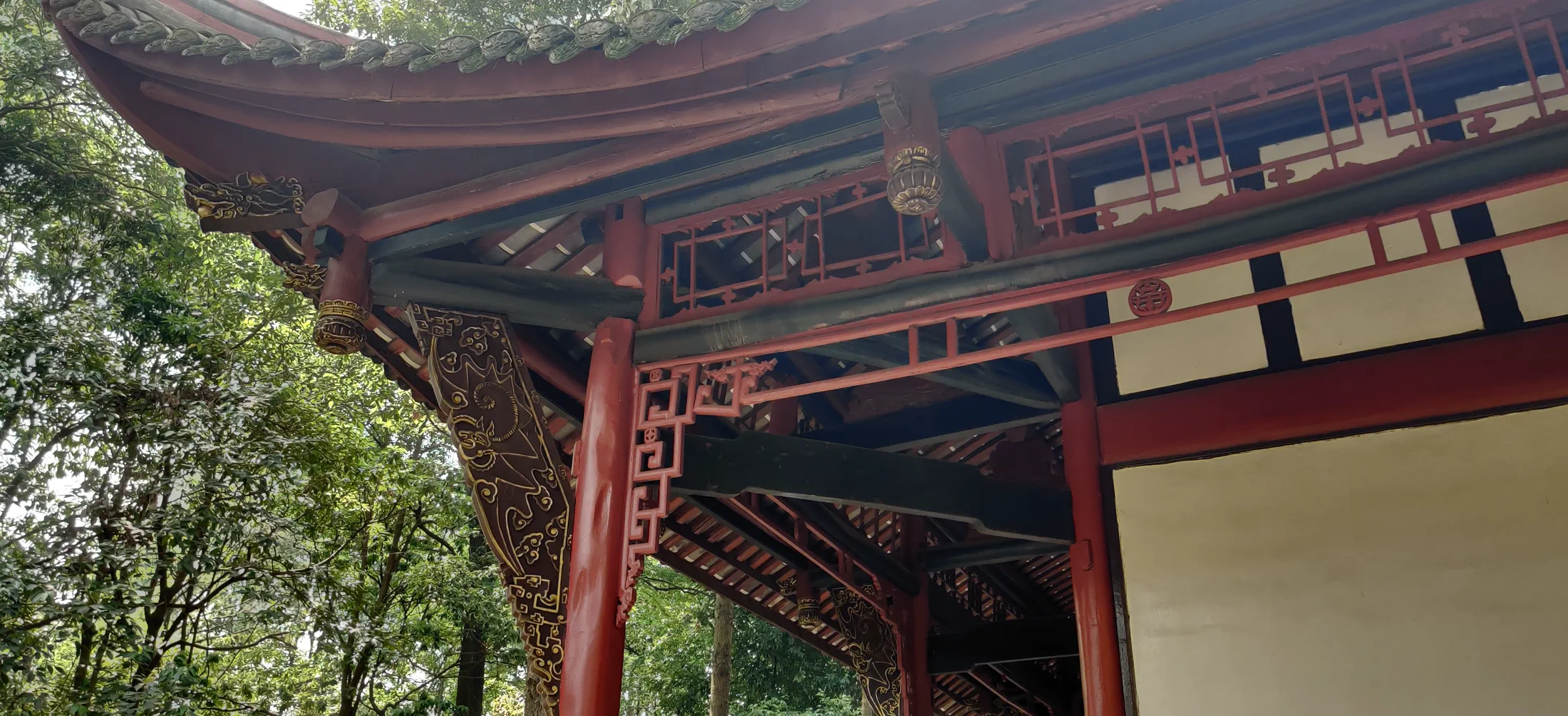

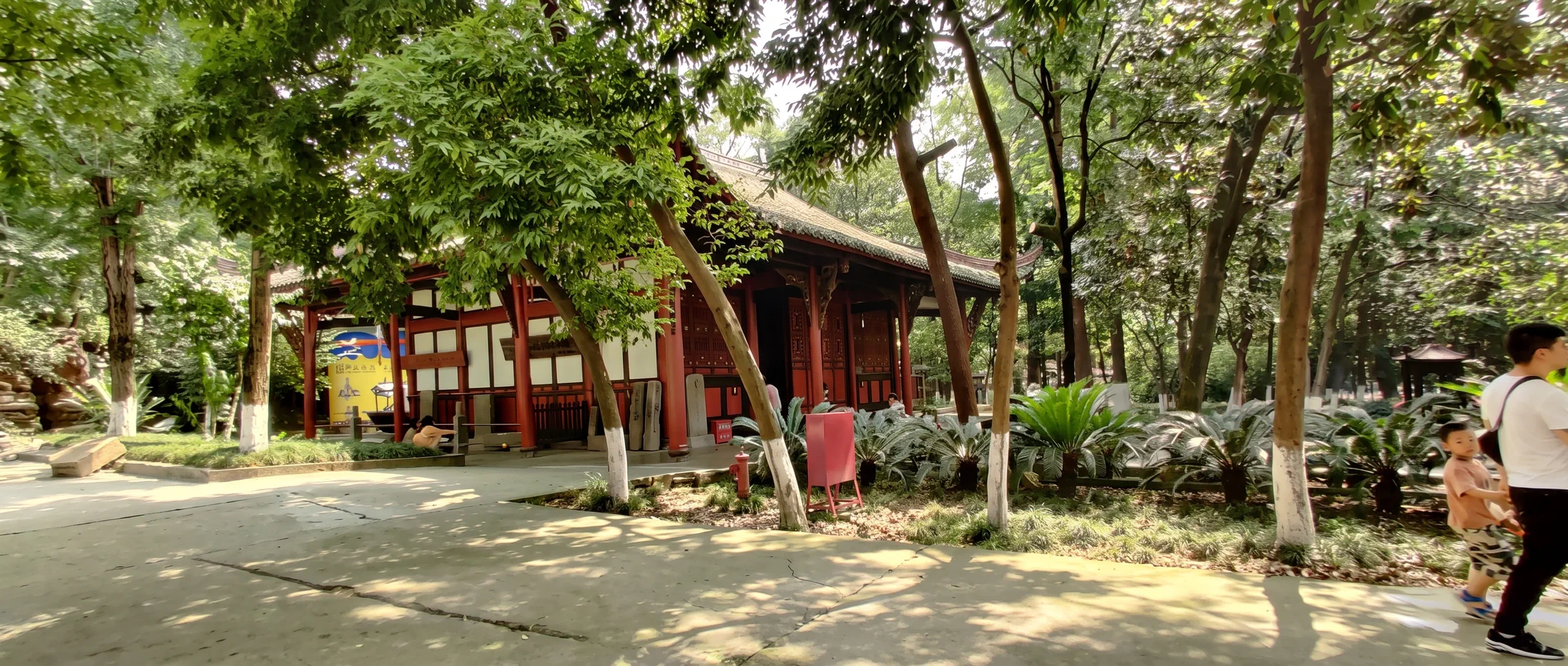

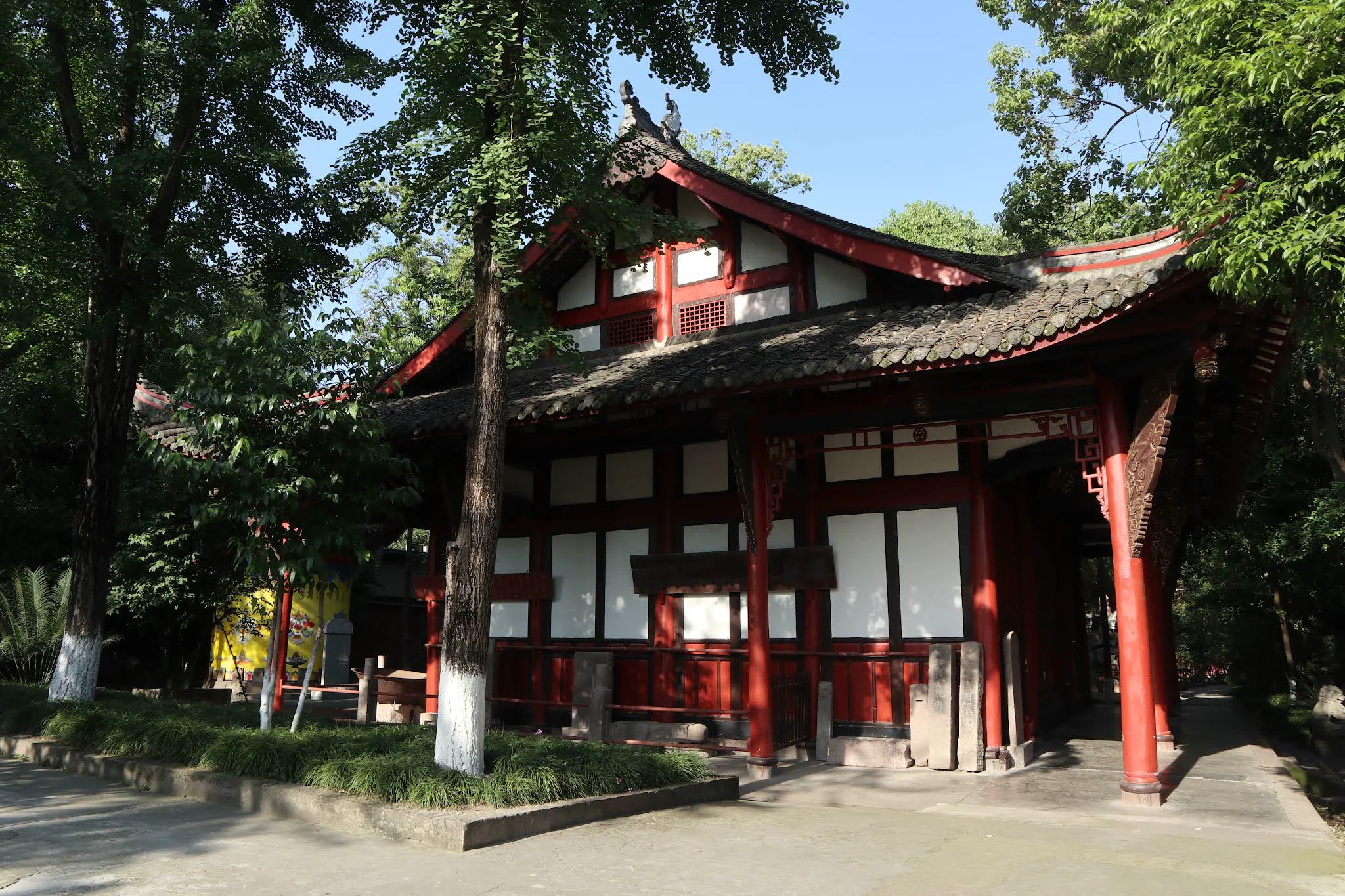

现场记录同时覆盖殿宇与林地环境的整体关系、立面开间，以及檐下梁架、雀替和翼角等关键细部，为后续 CAD 图纸与 SketchUp 建模建立尺寸和形制依据。
- 01
- 现场手动测绘
- 02
- CAD 绘制图纸
- 03
- SketchUp 建模
- 04
- V-Ray 渲染
07 CONSTRUCTION STATES
一座殿宇，如何从梁柱生长到铺瓦

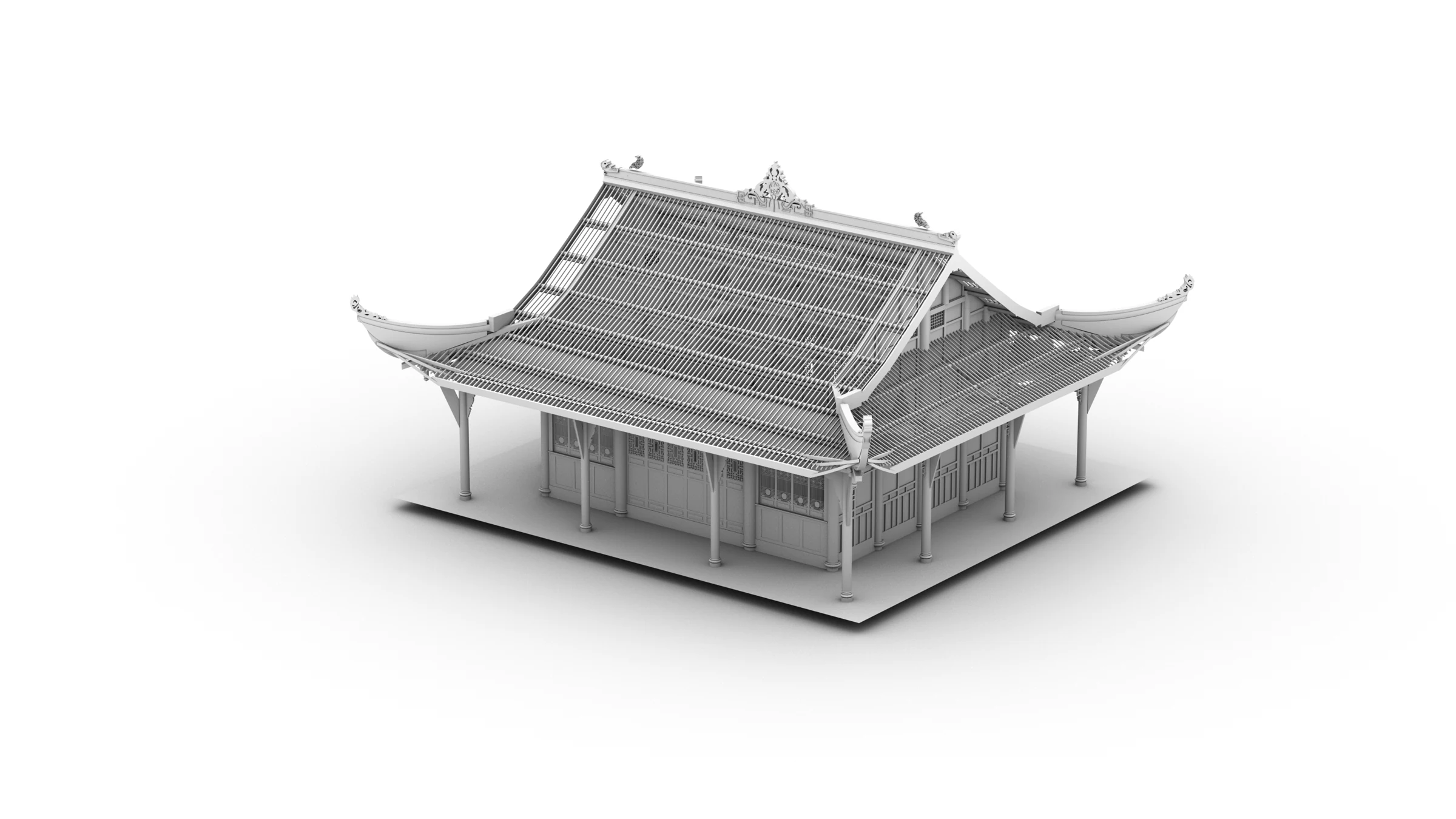

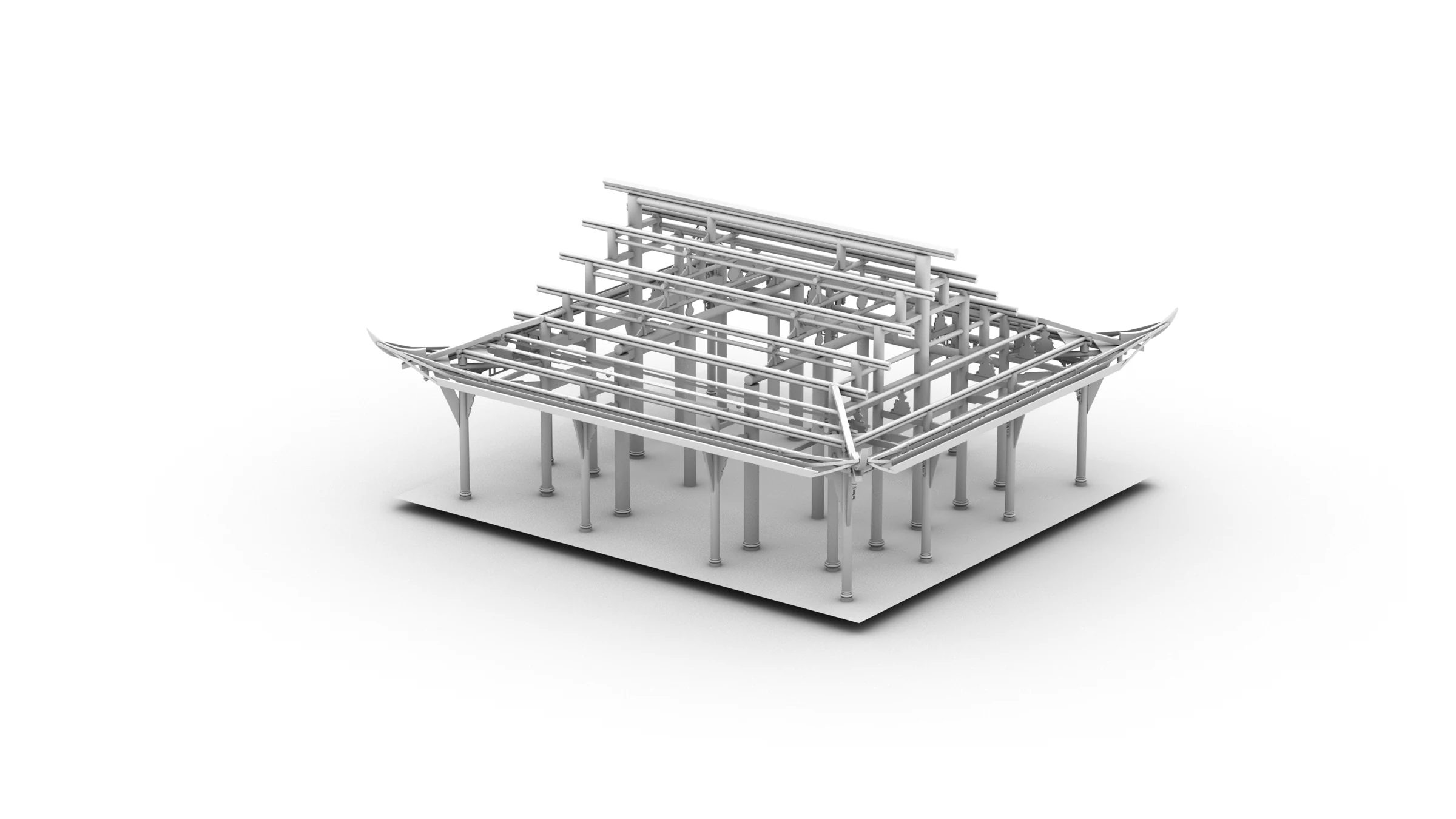

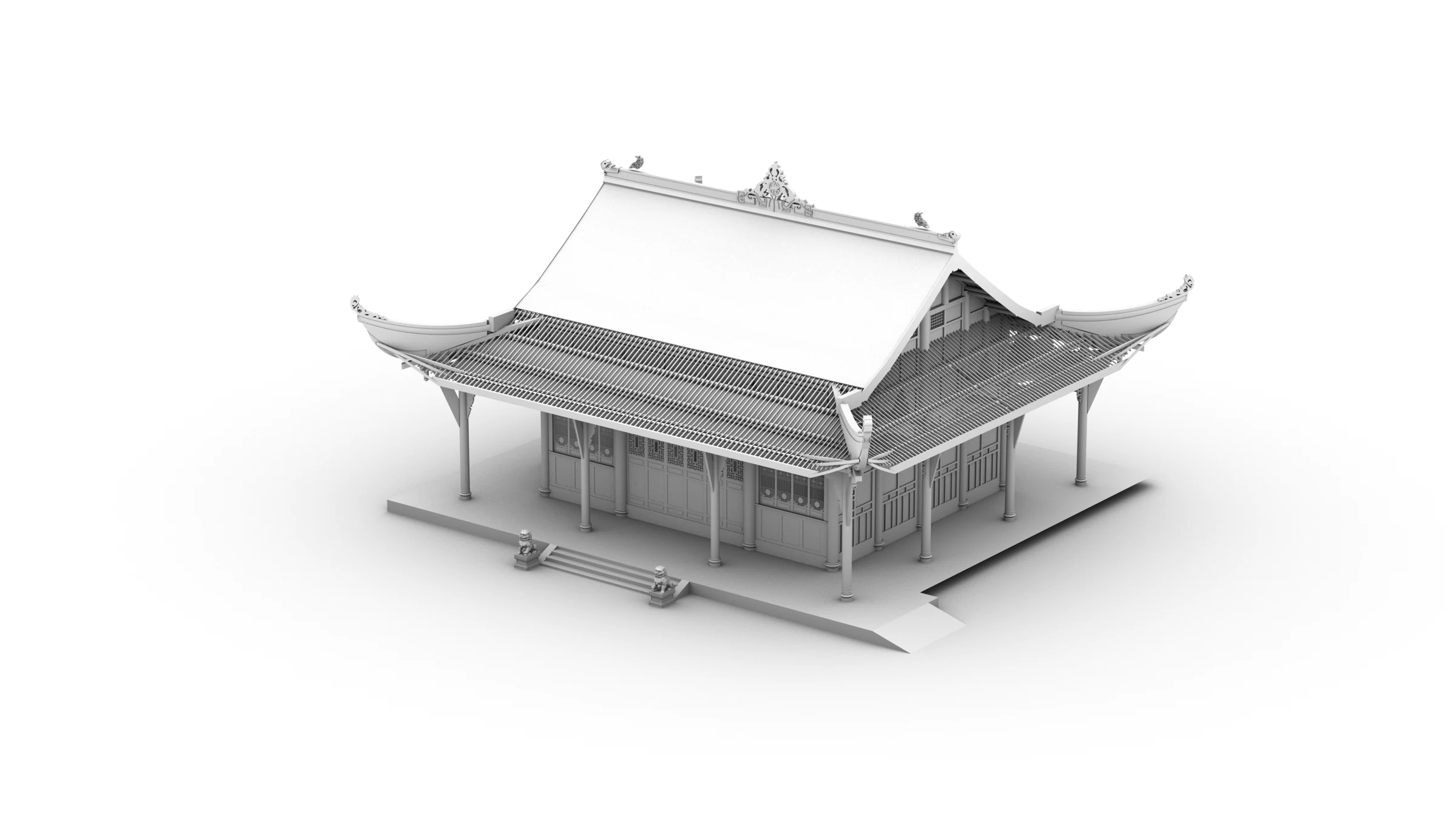

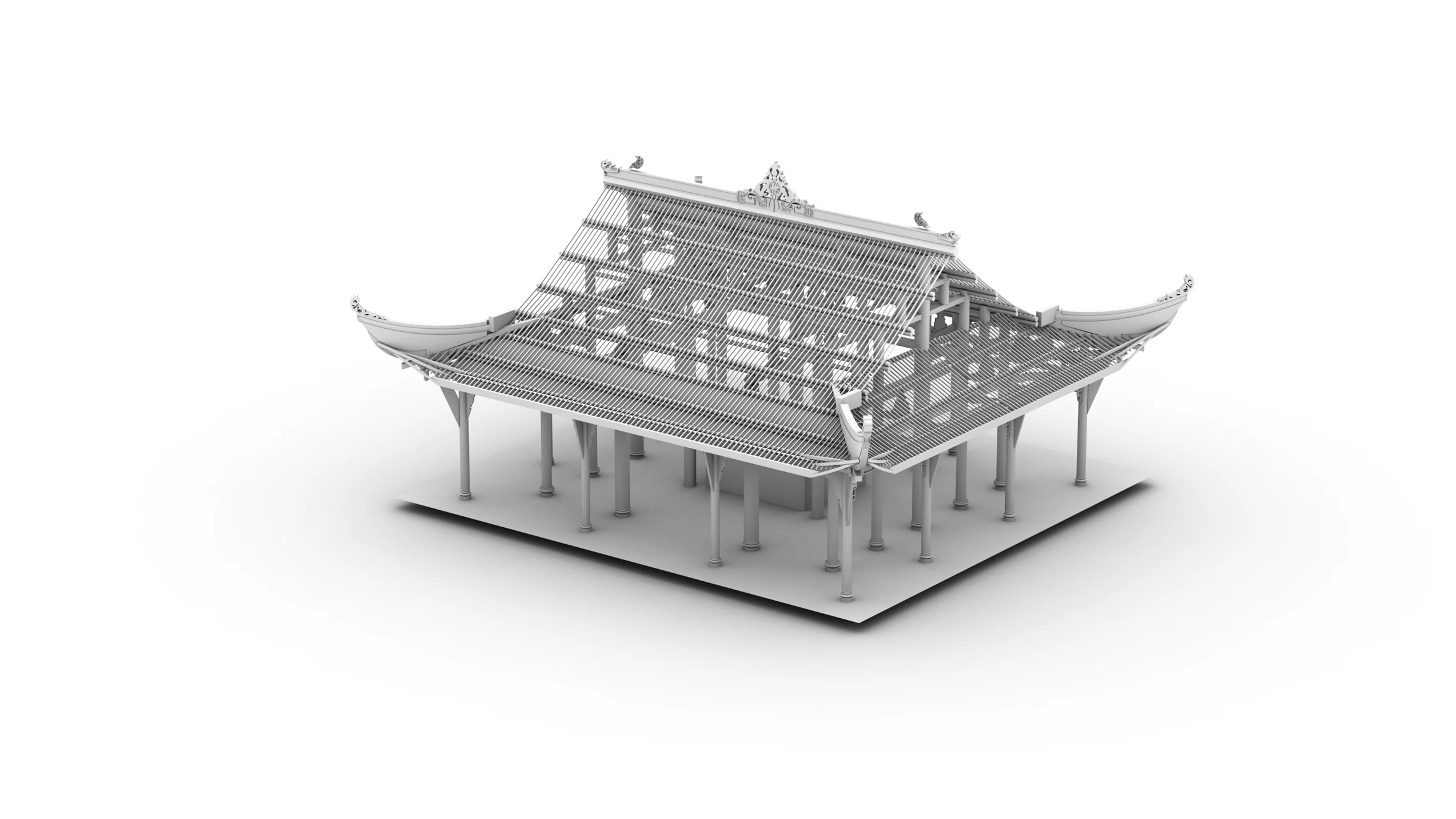

七张模型图保持同一观察方向，把完整建筑拆解为连续建构过程。选择任一阶段，观察新增构件与屋面形制如何逐步闭合。
01 / 07

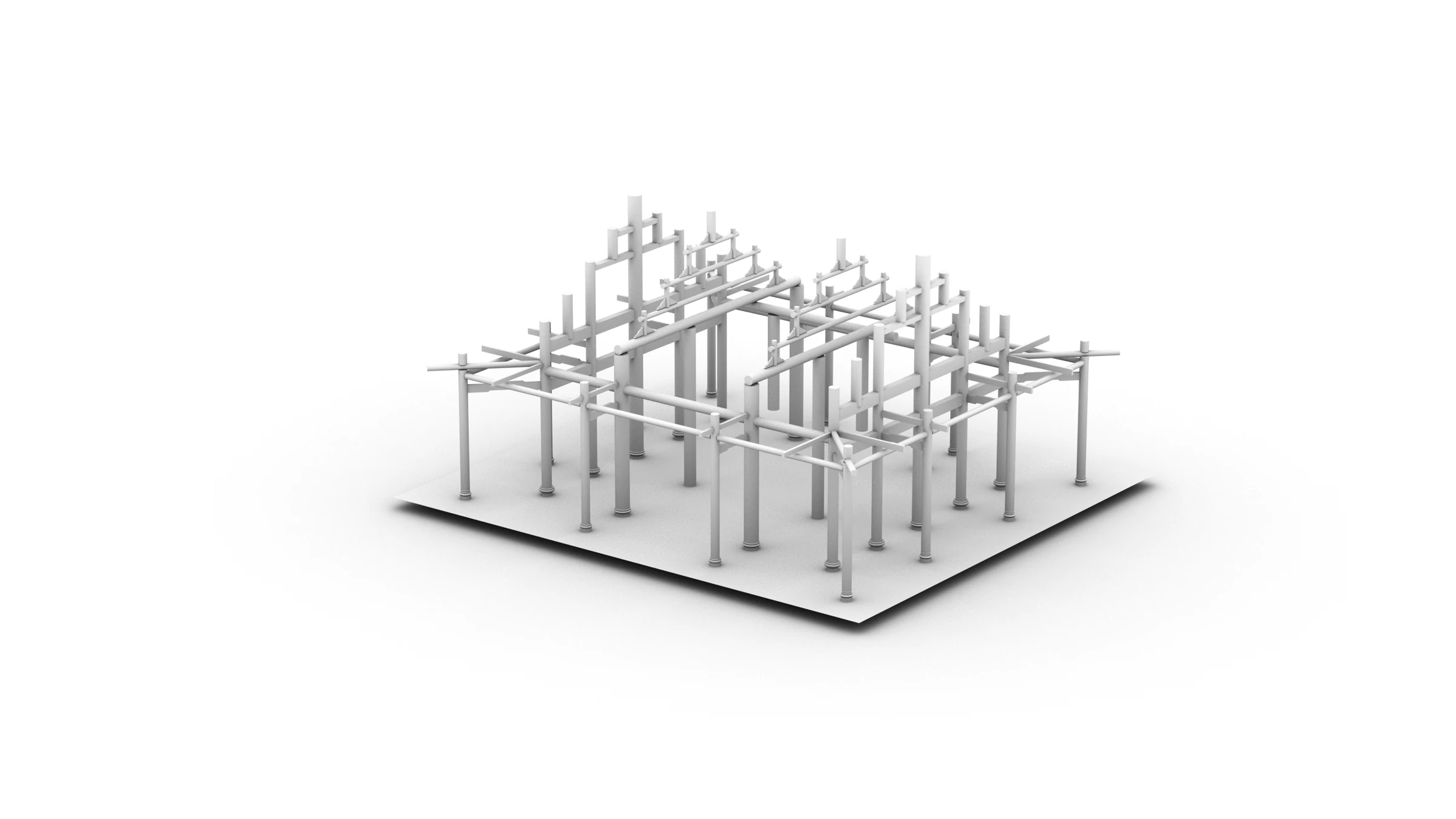

梁柱：建立承重秩序
柱网与横向梁构成数字模型的第一层骨架，为上部梁架与屋面体系提供定位依据。
选择面板展开 · 再次点击查看大图SECTIONAL PERSPECTIVE

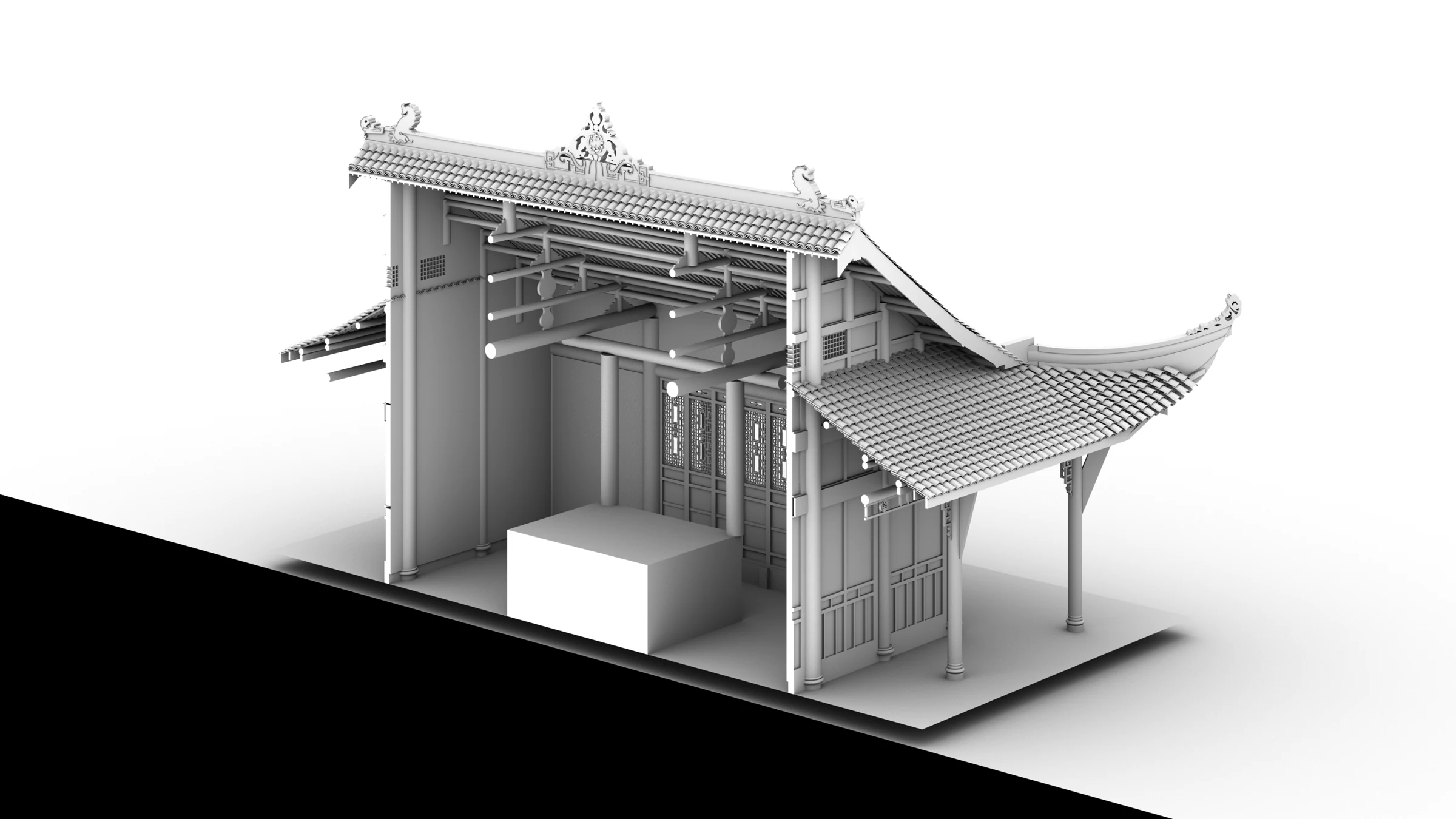

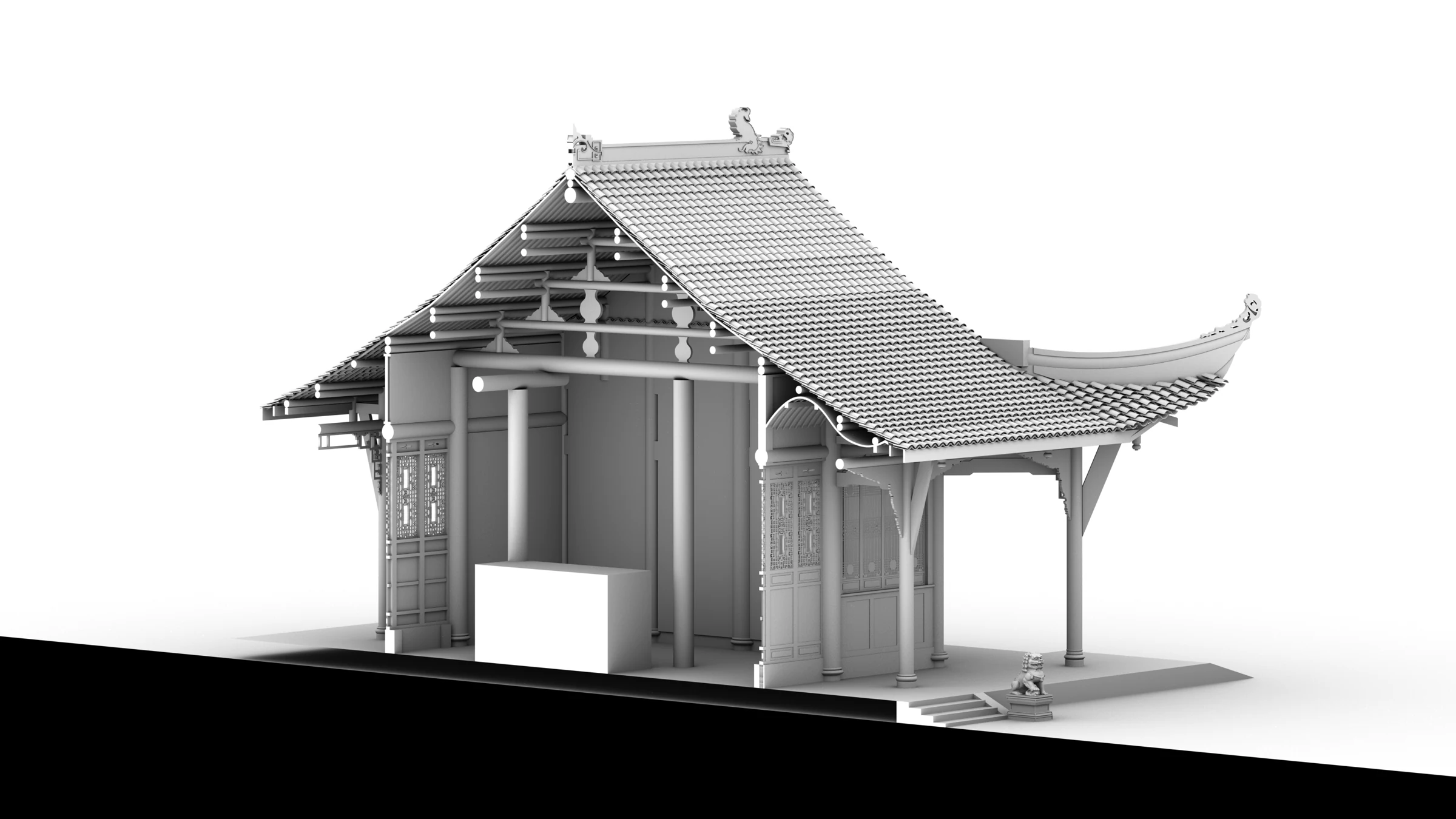

切开屋面，读取梁架与内部空间
两个剖透视从不同方向移除部分围护与屋面，使柱网、梁架、门窗和室内空间在同一视图中建立对应关系。
MEASURED DRAWING ARCHIVE
从平面到立面，进入七组测绘图纸
七组图纸从平面、梁架和屋顶推进至三向立面与构件细部，保留尺度、柱网与纹样之间的对应关系。
DRAWING 01 / 07

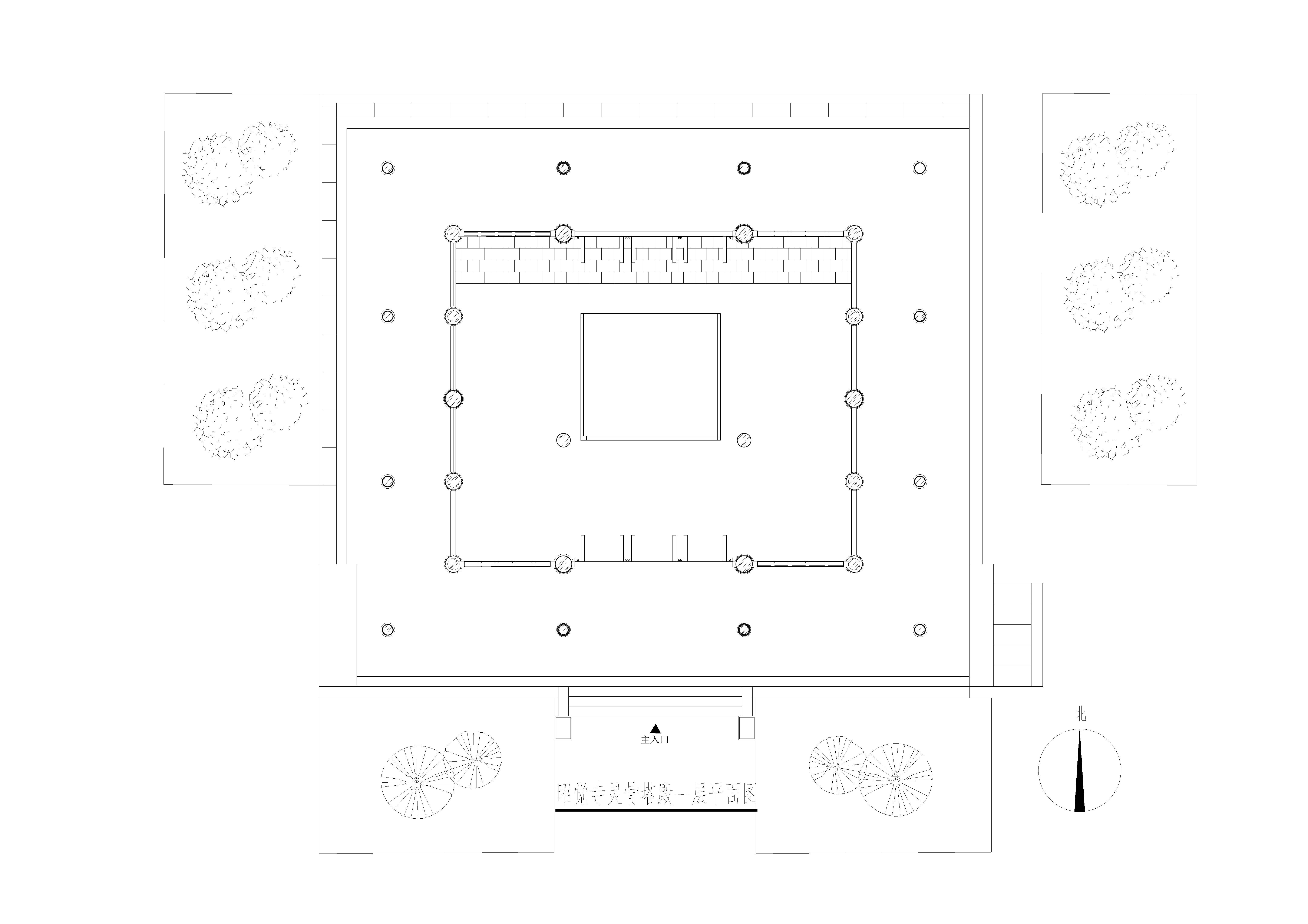

灵骨塔殿一层平面图
A1 · 平面与柱网
不是一张完成图，
而是一套可追溯的数字建构档案。
六张现场记录、CAD 测绘图纸、SketchUp 源模型、七阶段结构图与两个剖透视共同构成项目证据，串联“现场测绘—图纸绘制—数字建模—渲染表达”的完整工作路径，并补充可交互的实时三维版本。
